Водосточная система Grand Line Quadro

Элементы Фотогалерея Техническая документация Покрытия

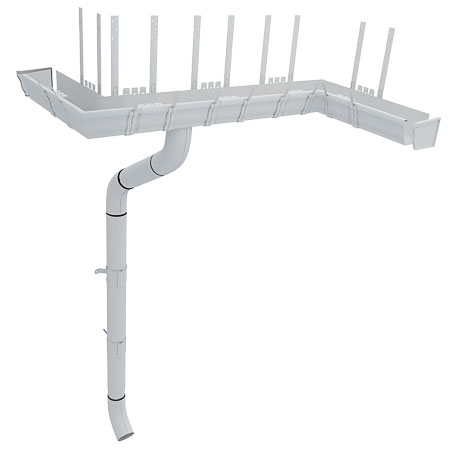

Описание водосточной системы Grand Line Quadro

Водосточная система Grand Line® Quadro – это изысканная форма прямоугольного сечения.

Основное преимущество прямоугольного желоба водосточной системы Grand Line® Quadro - большая глубина по сравнению с круглой водосточной системой.

Элементы водосточной системы Grand Line
Прямоугольный желоб, 3 м
Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр.


Крюк длинный
Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с полиуретановым покрытием Granite® HDX. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.

Заглушка желоба левая
Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками.

Заглушка желоба правая
Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками.

Угол желоба внутренний 90°
Используется для изменения направления потока воды, монтируются на внешних и внутренних углах кровли.

Угол желоба внешний 90о
Используется для изменения направления потока воды, монтируются на внешних и внутренних углах кровли.

Желоб с воронкой, 1 м

Переходный элемент, организующий слив воды из желоба в водосточную трубу.


Соединитель желоба
Обеспечивает соединение желобов или желоба с углами.


Воронка желоба
Переходный элемент, организующий слив воды из желоба в водосточную трубу.

Крюк скрытого крепления
Позволяет надежно крепить желоб водостока Quadro к лобовой доске и при этом быть полностью скрытым внутри желоба
Установка крюка скрытого крепления производится как до так и после укладки кровельного материала.
Галерея
Техническая документация

Сертификаты

Чертежи элементов водосточной системы Grand Line

Крюк длинный Крюк длинный
Прямоугольный желоб Прямоугольный желоб
Соединитель желоба Соединитель желоба
Угол желоба внешний Угол желоба внешний
Угол желоба внутренний Угол желоба внутренний
Воронка желоба Воронка желоба
Заглушка желоба левая Заглушка желоба левая
Заглушка желоба правая Заглушка желоба правая
Желоб с воронкой Желоб с воронкой
Покрытия водосточных систем Grand Line

Водосточная система из стали с двусторонним покрытием на основе полиуретана.

Водосточная система Grand Line® изготовлена из холоднокатаной горячеоцинкованной стали (толщина 0,6 мм) с двусторонним покрытием на основе полиуретана. Современное полиуретановое покрытие отличается повышенной стойкостью к воздействию ультрафиолета, химических веществ, характерных для атмосферы крупных городов, обеспечивает высочайшую стойкость к коррозии и механическим повреждениям и превосходит по этим параметрам покрытия из полиэстера и пластизола.

Гарантия на водосточную систему Grand Line® с двусторонним покрытием на основе полиуретана – 10 лет.

Всегда в наличии четыре наиболее популярных цветов водосточной системы.

RAL 3005
красное вино
RAL 6005
зеленый мох
RAL 8017
шоколад
RAL 9003
сигнально-белый
