Инструкция по монтажу ТАКОТТА

Монтаж обрешетки

Вентиляция подкровельного пространства

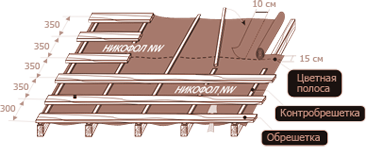

Для обеспечения вентиляции подкровельного пространства важное значение имеет правильно смонтированная контробрешетка и обрешетка. В качестве гидроизоляции под металлочерепицу используйте антиконденсатные пленки, например Никофол NW. Расстелите пленку вдоль карниза.

Обеспечьте провисание пленки между стропилами 1-2 см. Поверх пленки, вдоль стропил, прибейте бруски контробрешетки (минимальное сечение брусков 40х25 мм). Смонтируйте обрешетку на контрообрешетку с шагом, соответствующим шагу волны металлочерепицы

Выходящая на карниз доска должна быть на 10 - 15 мм толще других.

Монтаж карнизной планки

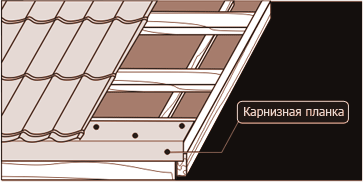

Карнизная планка защищает нижний край обрешетки от воздействия атмосферных осадков.

Прибейте карнизную планку к обрешетке оцинкованными гвоздями, в шахматом порядке, с шагом 30 см.

Нахлест планок по длине 10 см.

Монтаж ендовы

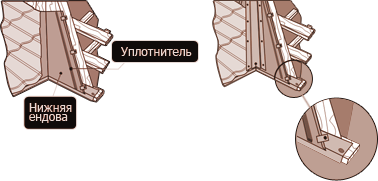

В местах примыкания одного ската к другому установите ендовы и накладки ендовы. Планка нижней ендовы укладывается на сплошную обрешетку из доски, причем нижний край ендовы укладывается поверх карнизной планки.

Между металлочерепицей и планкой нижней ендовы применяется самоклеящийся пористый уплотнитель. Для придания кровле завершенного и эстетичного внешнего вида после монтажа листов металлочерепицы прикрепите накладку ендовы.

Накладка ендовы крепится к листам металлочерепицы в верх волны, с шагом 30 - 50 см.

Монтаж торцевой планки

Торцевая планка крепится снизу вверх саморезами, с шагом 40 см. Нахлест планок по длине 10 см.

Монтаж кровельных листов

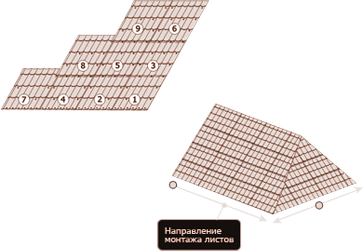

Монтаж металлочерепицы на двускатной крыше начинается с левого или с правого торца ската.

В первом случае, следующий лист устанавливайте под последнюю волну предыдущего.

Во втором случае, следующий лист - на последнюю волну предыдущего.

Монтаж листов металлочерепицы на шатровой крыше следует начинать с середины ската и, равномерно укладывая их, двигаться в разные стороны.

Капиллярная канавка каждого предыдущего листа должна быть накрыта последующим.

Листы металлочерепицы равняются по краю карнизной планки.

Внимание: обрезки листов, использованных на одном скате невозможно использовать на других скатах.

Правильное крепление листов саморезами

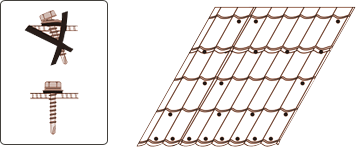

Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке.

Расход саморезов примерно 6-8 шт. на 1м.кв.

Схему крепления листов смотрите на рисунке.

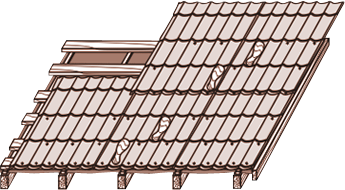

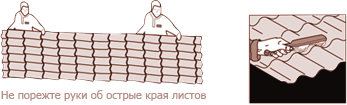

Как передвигаться по кровельному листу

При передвижении по металлочерепице используйте обувь с мягкой подошвой. Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки.

КНе наступайте на гребень волны!

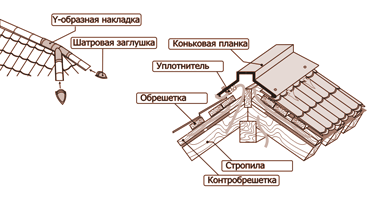

Монтаж конька

Для вентиляции подкровельного пространства листы не должны сходиться под коньковой планкой вплотную друг к другу. По верхнему краю металлочерепицы приклейте уплотнительную ленту. Конек прикрепите к листам саморезами в верхней точке каждой второй волны.

Нахлест планок по длине 10 см.

Для монтажа полукруглого конька на шатровых крышах применяются специальные элементы (накладки конька формы «Y», шатровые заглушки).

Примыкание к стене

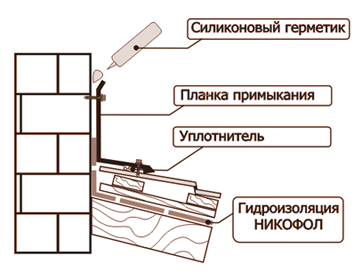

На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель, как показано на рисунке. Нахлест планок по длине 10 см.

Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик.

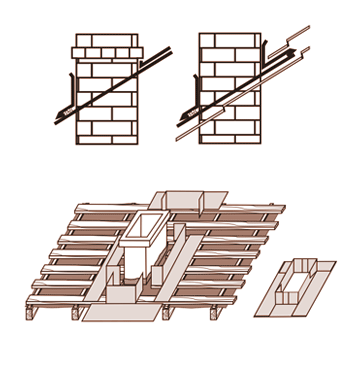

Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке). Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту (например, Экобит).

Варианты примыкания к печной трубе

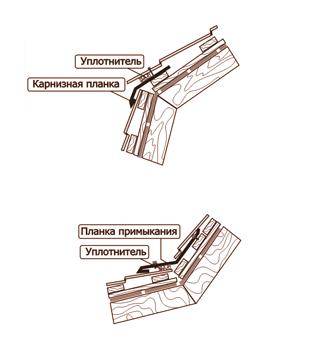

Монтаж изломов кровли

На внешних изломах используется карнизная планка.

Между верхним листом и карнизной планкой приклейте уплотнитель.

На внутренних изломах используется планка примыкания.

Между нижним листом и планкой примыкания приклейте уплотнитель.

Монтаж снегозадержателей

Для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков необходимо устанавливать снегозадержатели.

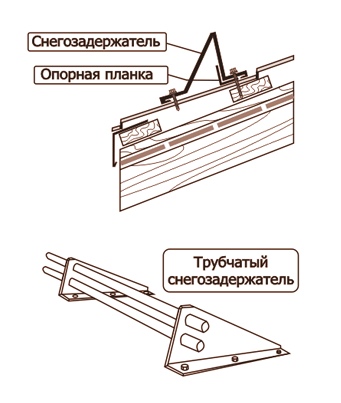

Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы. Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку.

Чтобы прикрепить снегозадержатель непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны. Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.
